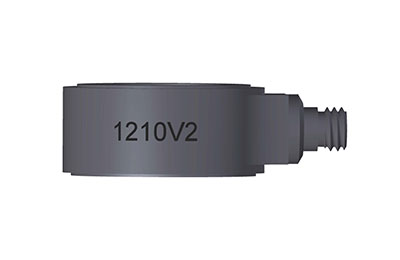

美國進口Dytran 1210V系列 IEPE環形力傳感器
種類：力傳感器
類型：IEPE型
規格：16.51 x 7.9 mm
型號：1210V系列
應用范圍：力鏈、機械研究、沖壓機監測、過程控制
產品介紹
Dytran 1210V系列，環形IEPE力傳感器，靈敏度為0.05至1.0 mV/lbf。傳感器用于測量機械和其他應用中快速或緩慢變化的動態力。1210V系列可測量寬頻率范圍內的振動壓縮力、沖床和成型機的單向脈沖力、其他重復力應用以及沖擊力。作為IEPE傳感器，1210V系列具有內置電子元件，無需外部電荷放大器和轉換器。 1210V系列采用不銹鋼外殼，10–32徑向連接，通孔安裝，氣密封裝，可在高濕度和骯臟環境中可靠運行。
產品特性
不銹鋼
電氣隔離
環形結構
IEPE
規格參數
|
量程 |
22.24,44.48,88.96,177.93,266.89,355.86,444.82 kN |
|
靈敏度 |
0.01,0.02,0.03,0.06,0.12,0.25 mV/N |
|
最大力值 |
44.48,66.72,111.21,222.41,311.38,400.34,489.3 kN |
|
線性 |
±3 % F.S. |
|
固有頻率 |
?75 kHz |
|
工作溫度 |
-51 to 121 °C |
|
連接 |
10-32 徑向連接 |
|
重量 |
12-372 g |
|
安裝 |
通孔 |
產品工作原理
IEPE壓電式加速度傳感器內置壓電晶體，受到外界振動或者擠壓時壓電晶體會釋放電荷，傳感器內部處理電路進而將電荷轉化為一個高電平，低阻抗的電壓信號。

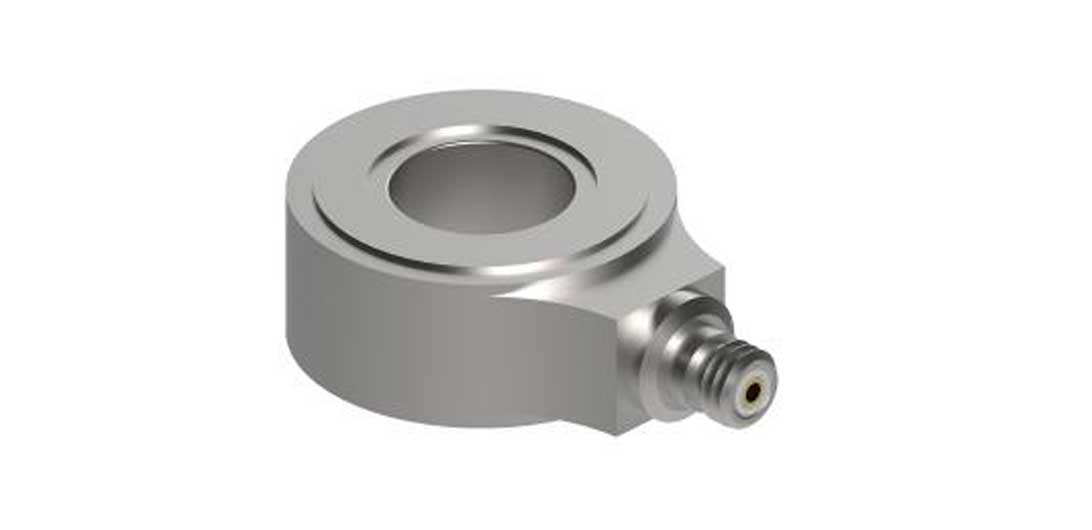

產品細節圖
產品應用圖
