產品介紹
Dytran 1022V，微型IEPE力傳感器，提供低質量動態測量能力。Dytran 1022V的測量高度僅為0.49英寸（12.4毫米），重量僅為4.5克，具有高達50磅力的精確測力能力，靈敏度為100毫伏/磅力，無負載自然頻率為50千赫。作為IEPE傳感器，內置電子器件，無需外部電荷放大器和轉換器。 5英尺同軸電纜，10–32同軸連接。10–32螺紋孔位于傳感器外殼頂部和底部。
產品特性
鈦合金
微型
IEPE
規格參數
|
量程 |
222 N |
|
靈敏度 |
22.5 mV/N |
|
線性 |
±1 % F.S. |
|
固有頻率 |
50 kHz |
|
噪聲分辨率 |
0.0018 N rms |
|
工作溫度 |
-73 to 121 °C |
|
連接 |
1.5 m內置電纜 |
|
重量 |
4.5 g |
|
安裝 |
10-32 通孔（底部和頂部） |
產品工作原理
IEPE壓電式加速度傳感器內置壓電晶體，受到外界振動或者擠壓時壓電晶體會釋放電荷，傳感器內部處理電路進而將電荷轉化為一個高電平，低阻抗的電壓信號。

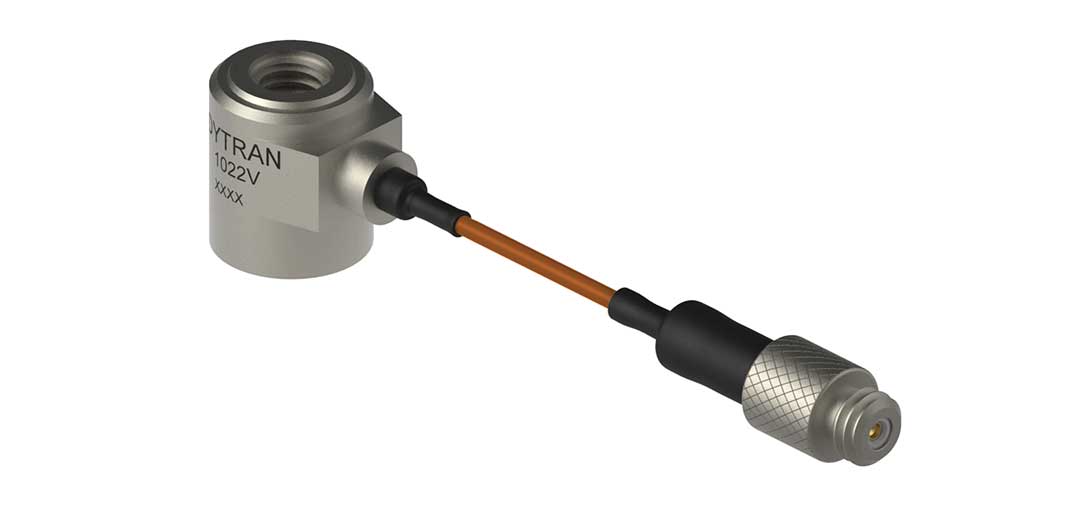

產品細節圖
產品應用圖
