美國進口Dytran 7563A1 高精度三軸MEMS加速度計傳感器
種類：加速度計傳感器
類型：三軸型
規格：43.5 x 25 x 21 mm
型號：7563A1
應用范圍：安全氣囊試驗、宇航員座椅試驗、碰撞試驗、機器人、地震監測、傾斜測量
產品介紹
Dytran 7563A1，三軸可變電容（VC）加速計傳感器，可提供2g量程。該加速度計結合了集成VC加速度計芯片，具有高驅動、低阻抗緩沖和差分輸出，用于低水平加速度測量，并采用CVLD技術。 Dytran 7563A1為零至中頻應用量身定制，低端頻率響應為0 Hz，高端頻率范圍為400 Hz。該模塊包含密封的MEMS電容傳感元件、定制集成電路放大器和低噪聲電子器件，鈦合金材質外殼，4針連接器，1/4–28 UNF–2B螺紋孔。
產品特性
鈦合金
電氣隔離
超低噪聲
差分輸出
+10 to +36 VDC
CVLD 技術
直流響應
三軸
規格參數
|
量程 |
2 g |
|
靈敏度 |
2500 µA/g |
|
頻率響應 |
0 to 400 Hz |
|
非線性 |
?0.5 % F.S. |
|
工作溫度 |
-48 to 125 ℃ |
|
輸出阻抗 |
400 Ω |
|
連接 |
4針插頭 徑向連接 |
|
重量 |
85 g |
|
安裝方式 |
2 X ? 4.57mm 通孔或者1個1/4-28 UNF-2B |
產品工作原理
IEPE壓電式加速度傳感器內置壓電晶體，受到外界振動或者擠壓時壓電晶體會釋放電荷，傳感器內部處理電路進而將電荷轉化為一個高電平，低阻抗的電壓信號。

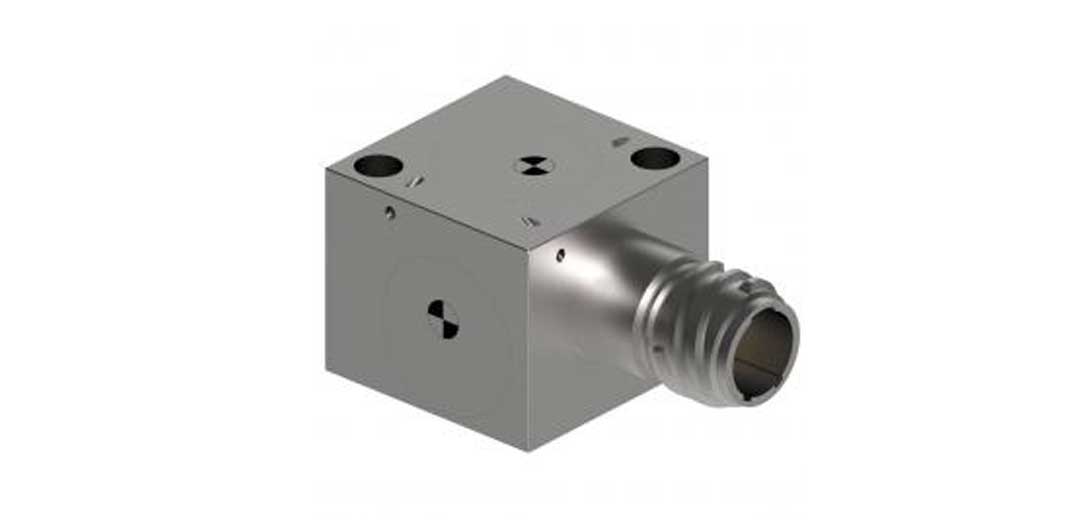

產品細節圖
產品應用圖
-
