美國進口Dytran 3086系列 沖擊加速度計傳感器
種類：加速度計傳感器
類型：沖擊型
規格：9.5 x 13 mm
型號：3086系列
應用范圍：跌落試驗、遠場爆破試驗、煙火試驗、沖擊試驗
產品介紹
Dytran 3086系列，堅固的IEPE加速度計傳感器，具有極高的自然頻率，可在多個頻率范圍內使用。這種微型加速計設計用于測量嚴重沖擊和其他極端短時事件。高沖擊測量要求通常在2500g以上。為了精確測量這種量級的沖擊水平，加速計必須具有較高的固有頻率、堅固的結構和相當緊湊的尺寸。 Dytran 3086系列采用石英晶體，氣密封裝，鈦合金外殼?？傊亓?jī)H為3.5克。電氣底座隔離，并具有用于電纜連接的軸向安裝焊針。這種特殊的連接旨在消除高g事件期間的不連續性，并降低連接器應力?？筛鼡Q電纜組件。
產品特性
鈦合金
電氣隔離
輕重量
高固有頻率
IEPE
規格參數
|
量程 |
2500,5000,10000,20000,50000,70000 g |
|
靈敏度 |
0.05,0.1,0.25,0.5,1,2 mV/g |
|
頻率響應 |
0.35 to 10000 Hz |
|
線性 |
±1 % F.S. |
|
工作溫度 |
-51 to 121 ℃ |
|
固有頻率 |
?100 kHz |
|
連接 |
軸向安裝焊針 |
|
重量 |
3.5 g |
|
安裝 |
1/4-28 螺柱/10-32 螺柱 |
產品工作原理
IEPE壓電式加速度傳感器內置壓電晶體，受到外界振動或者擠壓時壓電晶體會釋放電荷，傳感器內部處理電路進而將電荷轉化為一個高電平，低阻抗的電壓信號。

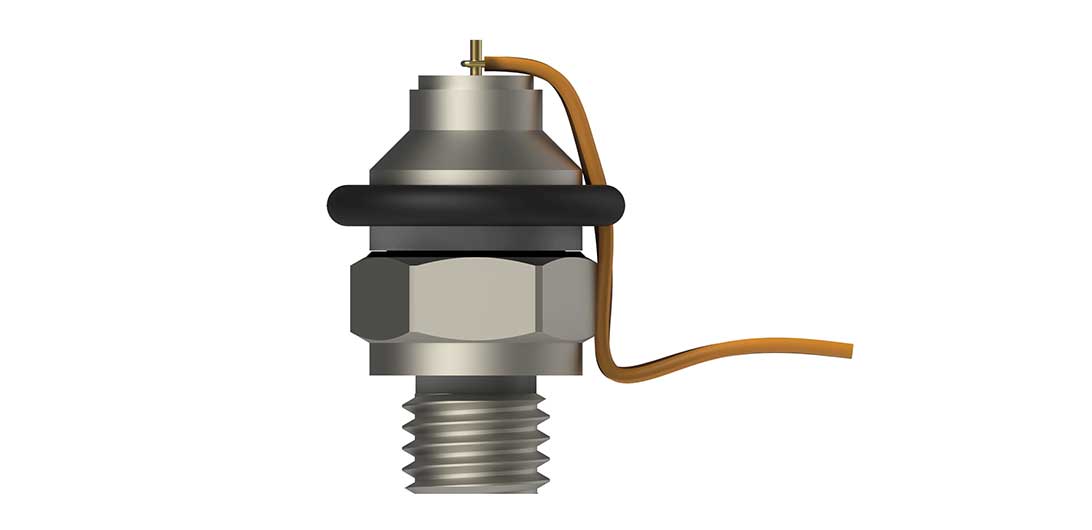

產品細節圖
產品應用圖
-
