振動傳感器的靈敏度等級 怎么匹配設備需求
在工業設備健康監測中，振動傳感器是捕捉機械故障特征的核心工具。然而，許多工程師在選型時陷入"靈敏度越高越好"的誤區，導致監測系統出現信號失真、誤報頻發等問題。本文將拆解靈敏度匹配的技術邏輯，揭示如何通過科學選型實現設備狀態精準感知。
一、靈敏度匹配的底層邏輯：從信號鏈到故障特征

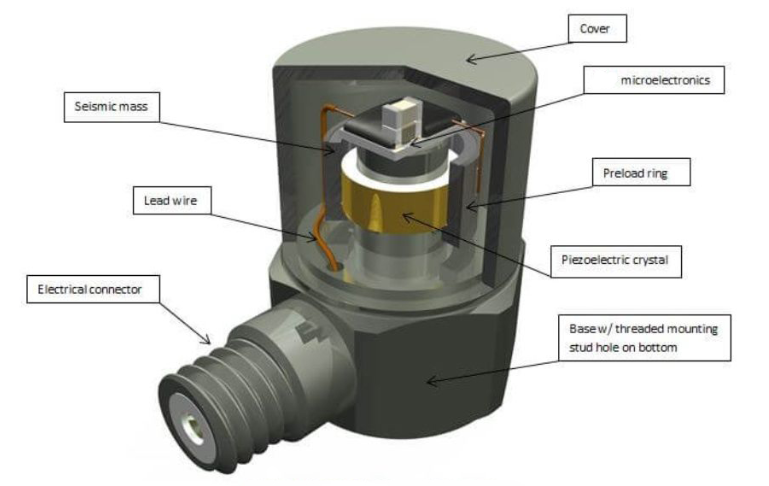

振動傳感器的靈敏度本質是能量轉換效率的量化表達。當機械振動能量通過傳感器轉化為電信號時，靈敏度決定了信號鏈的初始信噪比。例如，在軸承故障監測中，早期微裂紋產生的振動幅值可能低至微米級，此時需要高靈敏度傳感器捕捉微弱信號；而在大型旋轉機械的振動監測中，過高的靈敏度反而會因環境噪聲干擾導致信號失真。
關鍵技術矛盾：靈敏度與頻率響應范圍的動態平衡。高靈敏度傳感器往往通過優化壓電材料或結構設計實現，但這種優化可能犧牲高頻響應特性。例如，某型加速度計在提升靈敏度后，其高頻響應上限從十千赫茲降至五千赫茲，導致無法捕捉齒輪嚙合的高次諧波特征。
二、設備需求的三維解構模型
1. 振動類型維度
低頻振動：建筑結構、大型風機等設備產生的振動頻率通常低于百赫茲，此時需要選擇低頻響應優化的傳感器。這類傳感器通過增加質量塊或優化彈簧系統，將固有頻率降低至十赫茲以下，確保對低頻信號的完整捕捉。
高頻沖擊：軸承點蝕、齒輪斷齒等故障會產生高頻沖擊成分，要求傳感器具備千赫茲級響應能力。這類傳感器采用輕量化設計，通過減小質量塊降低固有頻率，同時優化壓電晶體切割方向提升高頻靈敏度。
2. 幅值范圍維度
設備振動幅值跨度可達三個數量級，從微米級的早期故障到毫米級的嚴重失衡。選型時需確保傳感器量程覆蓋設備最大預期振動值，同時保持線性輸出。例如，某型速度傳感器在量程內線性度優于特定比例，可避免大振動時輸出飽和導致的信號失真。
3. 環境適應性維度
高溫、強電磁干擾等惡劣環境會改變傳感器靈敏度特性。高溫環境可能使壓電材料介電常數發生變化，導致靈敏度漂移；強電磁場可能通過耦合效應在信號輸出端引入干擾。此時需選擇具有溫度補償電路和電磁屏蔽設計的傳感器，確保環境適應性。
三、靈敏度匹配的工程實踐方法論
1. 頻譜分析法
通過頻譜分析確定設備故障特征頻率分布，是靈敏度匹配的基礎步驟。例如，某型汽輪機轉子不平衡故障的特征頻率為工頻，而軸承故障特征頻率分布在特定倍頻段。選型時應確保傳感器在這些關鍵頻段的靈敏度滿足檢測要求。
2. 信噪比優化技術
在靈敏度匹配過程中，需建立"靈敏度-噪聲水平-信噪比"的三角關系模型。通過選擇低噪聲傳感器或采用信號調理技術，可在保持靈敏度的同時提升信噪比。例如，某型加速度計采用低噪聲電荷放大器，將等效輸入噪聲降低，顯著提升微弱信號檢測能力。
3. 動態校準驗證
實驗室標定與現場驗證相結合的動態校準方法，可確保傳感器在實際工況下的靈敏度特性。通過對比標準振動臺輸出與傳感器測量值，可繪制實際頻率響應曲線，驗證傳感器在關鍵頻段的靈敏度是否滿足設計要求。
總結：構建靈敏度匹配的技術閉環
振動傳感器靈敏度匹配是涉及機械振動理論、材料科學、信號處理等多學科的交叉問題。工程師需建立"設備需求分析-傳感器參數解構-動態校準驗證"的技術閉環，通過頻譜分析明確故障特征，結合信噪比優化技術選擇合適靈敏度等級，最終通過動態校準確保監測系統可靠性。這種系統化方法可顯著提升設備故障診斷的準確率，為工業設備健康管理提供技術保障。
延伸問答
Q1：如何判斷傳感器靈敏度是否滿足設備監測需求？
A：可通過頻譜分析確定設備故障特征頻率，對比傳感器在該頻段的靈敏度規格。同時需考慮環境噪聲水平，確保信噪比滿足檢測閾值要求。
Q2：高靈敏度傳感器是否適用于所有監測場景？
A：高靈敏度傳感器適用于微弱信號檢測場景，但在強振動或高頻沖擊環境中可能因輸出飽和或頻率響應不足導致失效，需根據具體工況選擇。
Q3：靈敏度漂移對監測系統有何影響？
A：靈敏度漂移會導致測量值與實際振動幅值產生偏差，長期漂移可能掩蓋故障發展趨勢。需選擇具有溫度補償和長期穩定性設計的傳感器，并定期進行校準維護。
Q4：如何平衡靈敏度與頻率響應范圍的關系？
A：可通過優化傳感器結構設計實現靈敏度與頻率響應的平衡。例如采用雙質量塊結構，在保持高頻響應的同時提升低頻靈敏度。
Q5：多傳感器組網時如何處理靈敏度差異？
A：需建立統一的信號調理系統，對不同靈敏度的傳感器輸出進行歸一化處理。同時采用時間同步技術確保多傳感器數據的時間一致性，避免因靈敏度差異導致分析誤差。
