加速度傳感器的故障排查 常見問題怎么解決
當車輛在行駛中突然出現ABS故障燈亮起、智能懸架系統失效，或是工業設備振動監測數據異常時，加速度傳感器作為核心感知元件，其故障排查往往成為解決問題的關鍵。本文將從故障現象、核心原理到系統化解決方案，為工程師和技術愛好者提供一套完整的排查框架。
一、常見故障現象與核心誘因
加速度傳感器的故障表現具有多維度特征，可分為三大類：
信號異常類：輸出數據持續偏離真實值、信號波形出現高頻噪聲、零點偏移導致靜息狀態仍有輸出
物理損傷類：傳感器外殼破裂、連接器松動、內部元件移位
環境適應類：極端溫度導致靈敏度下降、濕度過高引發短路、強電磁干擾造成信號失真
這些故障的根源可追溯至四個層面：
電氣系統：線路老化、接觸不良、電源波動
機械結構：振動沖擊導致的元件位移、密封失效
環境因素：溫度劇變、濕度侵蝕、化學污染
軟件算法：濾波參數失配、標定數據過期
二、系統化故障排查流程
1. 初步診斷：從現象定位方向
通過觀察故障碼和基礎參數可快速縮小排查范圍：
車輛應用：若ESP系統報"C1145"故障碼，需重點檢查縱向加速度傳感器
工業設備：當振動監測系統顯示頻譜異常時，優先驗證傳感器安裝剛度
消費電子：手機跌落測試后陀螺儀數據漂移，需檢查MEMS結構是否脫膠
2. 深度檢測：分層驗證法
第一層：電氣連接驗證
使用示波器監測傳感器輸出波形，正常信號應呈現規則的正弦或方波
檢查供電電壓穩定性，電壓波動超過額定值會導致非線性誤差
對差分輸出型傳感器，驗證共模抑制比是否達標
第二層：機械狀態評估
目視檢查傳感器安裝面平整度，傾斜安裝會引入交叉軸干擾
使用激光干涉儀測量傳感器與被測物體的相對位移，間隙過大將降低信噪比

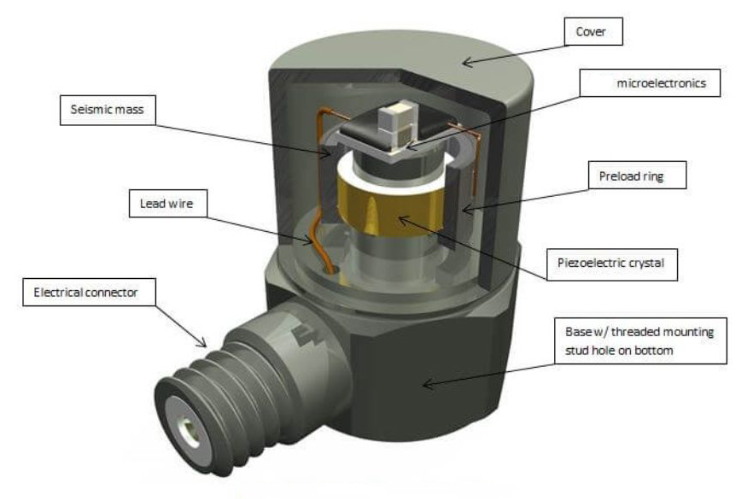

對壓電式傳感器，驗證預緊力是否在規定范圍內
第三層：環境適應性測試
溫度循環試驗：在-40℃至85℃范圍內驗證輸出穩定性
電磁兼容測試：施加規定強度的射頻場，觀察信號衰減程度
濕度耐受試驗：評估傳感器在95%RH環境下的絕緣性能
三、典型故障解決方案
案例1：輸出信號持續漂移
現象：車輛長時間行駛后，坡道保持功能誤觸發
排查：
檢測傳感器輸出電壓隨時間變化曲線
發現溫度補償電路參數漂移
處理：
重新標定溫度補償系數
更換具有更好熱穩定性的傳感器型號
案例2：高頻噪聲干擾
現象：工業機器人運動控制出現抖動
排查：
頻譜分析顯示10kHz以上噪聲峰值
發現傳感器電纜未采用屏蔽雙絞線
處理：
改用屏蔽電纜并規范接地
在信號調理電路中增加低通濾波器
案例3：機械安裝失效
現象：風力發電機振動監測數據異常
排查：
發現傳感器底座出現微裂紋
振動測試顯示固有頻率偏移
處理：
重新設計安裝結構，增加阻尼材料
采用螺釘固定替代膠粘方式
四、預防性維護策略
定期校準：建立校準周期表，重點設備每季度驗證一次
環境監控：在關鍵傳感器位置部署溫濕度記錄儀
冗余設計：對安全關鍵系統采用雙傳感器熱備份
封裝強化：對戶外設備采用IP67防護等級封裝
總結
加速度傳感器的故障排查需要構建"現象-機理-解決方案"的閉環思維。通過掌握信號特性、機械結構、環境適應性三大核心要素，結合系統化的檢測流程，可快速定位90%以上的常見故障。對于復雜系統，建議建立故障樹分析模型，將排查效率提升數倍。
延伸問答
Q1：加速度傳感器輸出信號不穩定可能由哪些因素引起？
A：主要涉及電氣連接松動、電源紋波過大、機械振動干擾、環境溫度劇變四種情況，需逐層排查信號鏈路。
Q2：如何判斷傳感器是否達到使用壽命？
A：當出現標定周期縮短、非線性誤差增大、溫度漂移超標等特征時，表明傳感器性能已進入衰退期。
Q3：工業現場如何降低電磁干擾對傳感器的影響？
A：可采用屏蔽電纜、增加濾波電路、優化接地系統、保持安全距離等組合方案，必要時進行EMC整改設計。
Q4：MEMS加速度傳感器與壓電式傳感器在故障表現上有何差異？
A：MEMS傳感器更易受溫度影響，而壓電式對機械沖擊更敏感，前者故障多表現為零點偏移，后者常見輸出衰減。
Q5：傳感器校準后仍出現誤差該怎么辦？
A：需檢查校準環境是否符合標準，驗證校準設備精度，同時確認傳感器是否存在隱性損傷，必要時進行破壞性檢測。
